[DLP Rane] DIY DLP 3D Printer 제작기 - 2 (부품선정)

안녕하세요. 09LABS입니다.

어느덧 한 학기가 마무리되었네요. DLP 3D 프린터 설계도 마무리 되었고 드디어 부품 선정 후 주문 완료했습니다.

자 그럼 부품선정에 대한 얘기를 시작해볼까 합니다.

1. 광학부

<Wanhao D7 UV LED [30W]>

<Anycubic Photon UV LED [25W]>

대표적인 DLP 3D Printer인 Wanhao D7과 Anycubic Photon 모델을 살펴보면 Wanhao D7은 30W UV LED가 사용되었고,

애니큐빅 포톤은 25W UV LED가 사용되었습니다. 두 제품 모두 스테인레스 반사패널이 부착되어 광량을 조절하구요.

하지만 균일하게 빛이 퍼지지 않기 때문에 해외 유저는 para LED를 사용하였습니다.

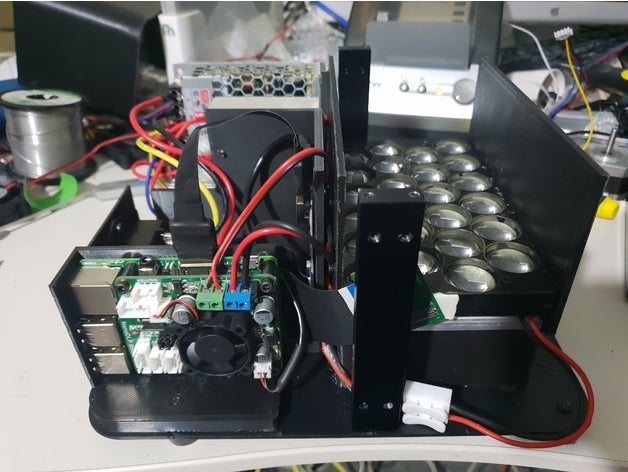

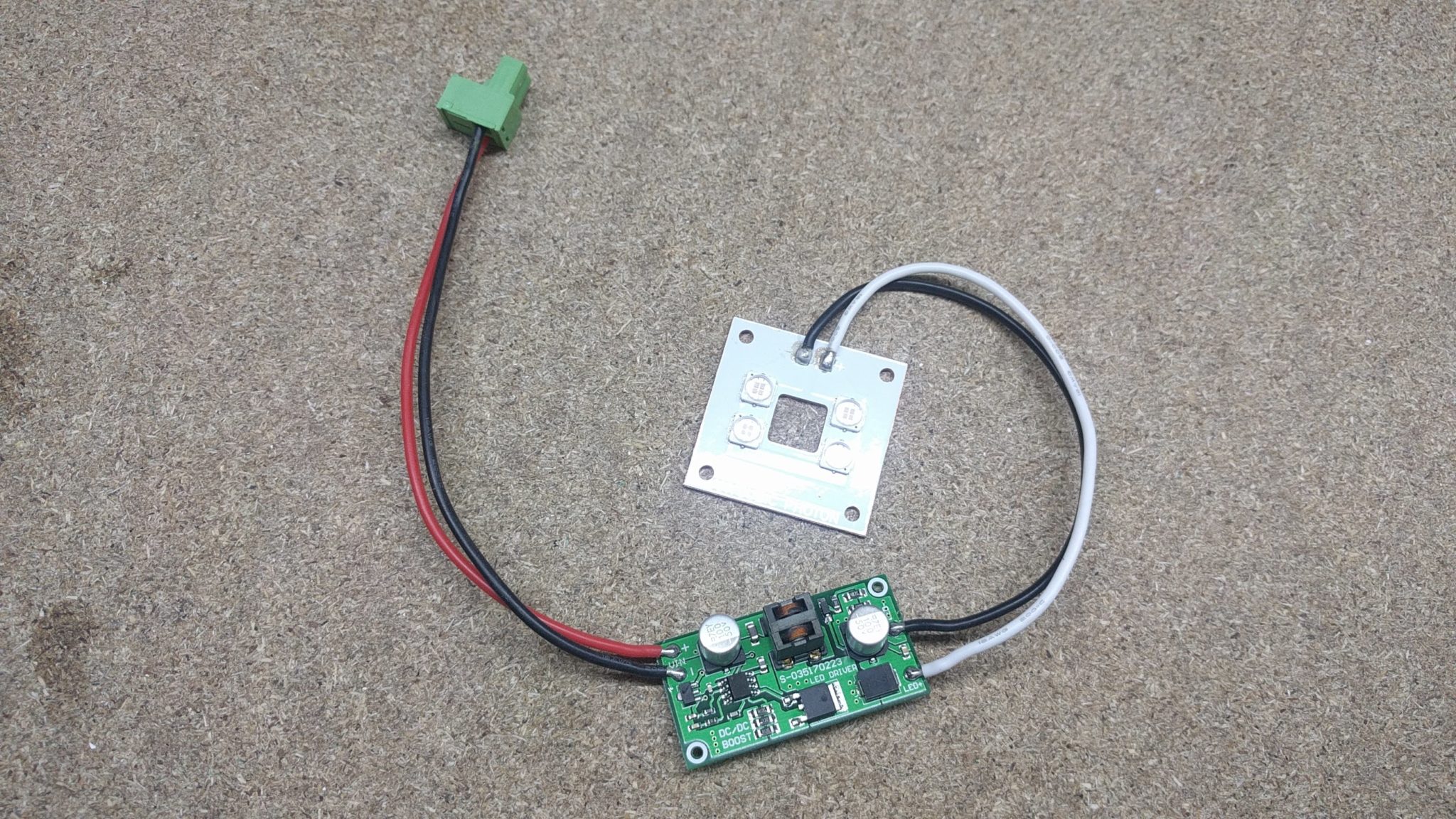

<Wanhao D7 + ParaLED + NanoDLP>

ParaLED를 사용하면 균일하게 빛을 퍼뜨릴 수 있고 스테인레스 반사판을 따로 제작하지 않아도 된다는 장점이 있습니다.

다만 각 LED에 렌즈를 부착해야 한다는 점이 조금 수고스럽고, PCB를 구하기 다소 어렵습니다.

국내 제노몰이라는 곳에선 20W 짜리 기판을 팔긴 하지만 1W LED를 사용하면 출력이 다소 아쉽습니다.

그리고 가장 중요한것은 방열인데, 국내에선 맞는 규격의 방열판을 구하기도 힘들뿐더러 비쌉니다....

그래서 저는 알리익스프레스에서 주문했습니다.

보통 DLP 3D 프린터에 사용되는 LED는 405 nm정도를 사용한다고 합니다. 385 nm정도 사용하면 경화가 안된다고 하네요.



2. 제어보드

<NanoDLP 쉴드>

애니큐빅이나 완하오에서는 직접 만든 보드를 사용합니다. 그래서 그래픽 LCD도 지원이 가능합니다.

반면 DIY로 만들려면 라즈베리파이와 NanoDLP를 사용합니다. 라즈베리파이는 NanoDLP 홈페이지에서

확인이 가능하며, 현재 지원되는 라즈베리파이는 2와 3입니다. 라즈베리파이 3 B+도 사용하는 사람이 있는 것으로 보아

사용 가능한 것으로 판단됩니다.

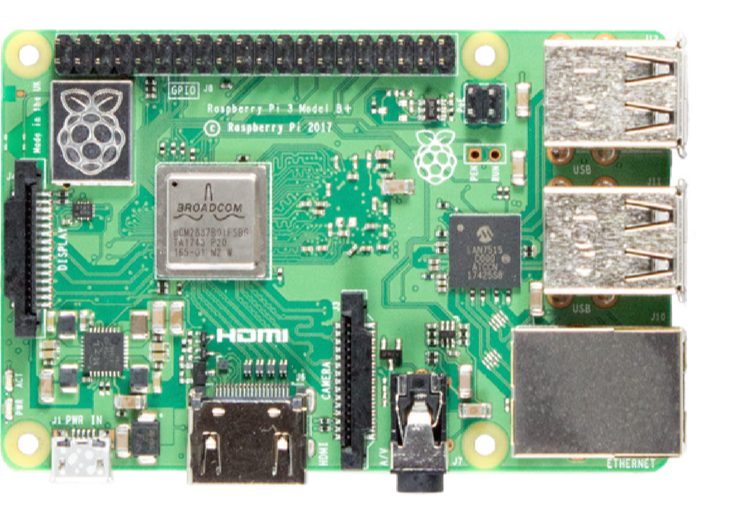

<Raspberry Pi 3 B+>

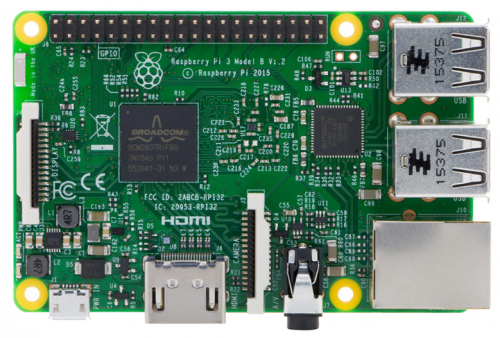

<Raspberry Pi 3 B>

두 모델의 차이점은 프로세서에 방열판이 장착된 것과 클럭이 1.4GHz로 증가한 것, BLE와 Wifi 2.4G / 5G 지원 유무입니다.

간단하게 말해서 3 B+가 더 좋습니다. 가격은 비슷하지만 2000원 밖에 차이가 나지 않으므로 그냥 3 B+사세요.

저는 집에 남아도는게 많아서 3 B를 쓰고있습니다.

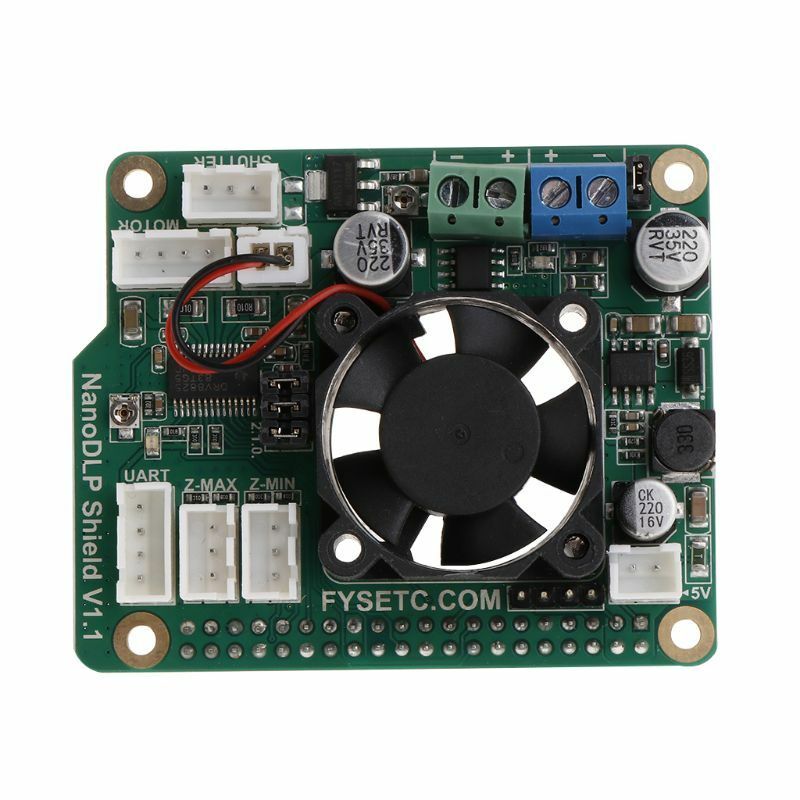

<FYSETC NanoDLP 쉴드>

이 보드는 NanoDLP에서 공개한 보드를 기반인 온보드 PCB입니다. 원래는 모터 드라이버나 DC-DC 컨버터가 모두

탈부착이 가능하지만 이 제품은 온보드 형식이라서 그냥 구입해서 라즈베리파이에 끼우기만 하면 됩니다.

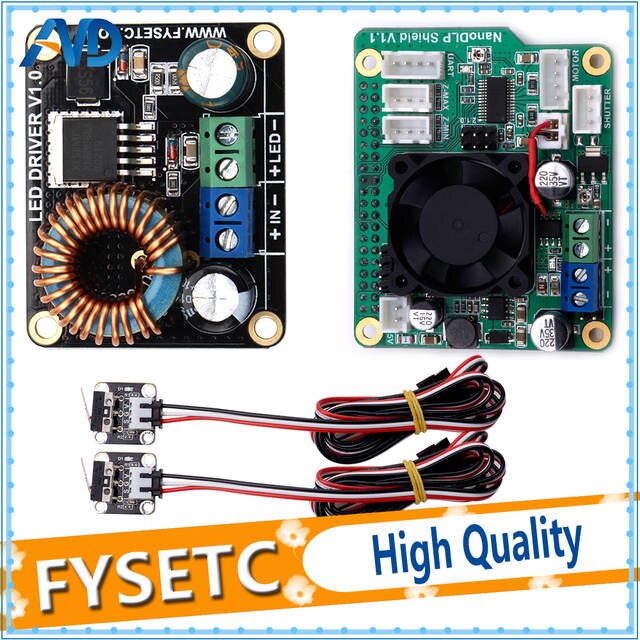

<FYSETC NanoDLP 세트>

요즘은 이렇게 LED 드라이버와 함께 판매하므로 이거 하나 구입하는 것이 마음 편합니다.

그리고 추가적으로 1602 LCD I2C 모델과 Z축 모터인 NEMA 17모터 하나를 구입하시면 됩니다.

저는 모터는 집에 있는 48mm모터나 40mm모터를 사용할까 생각중입니다.

3. LCD

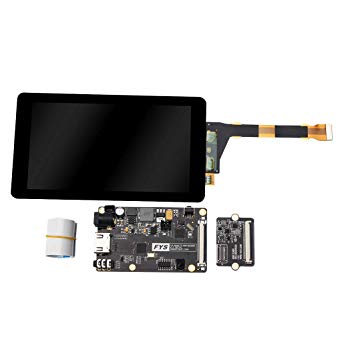

<FYSETC 2K LCD 세트>

NanoDLP는 출력물의 레이어 이미지를 LCD에 띄운 뒤 UV LED를 통과시켜 경화시키는 방식을 사용합니다.

그래서 이 부품이 가장 핵심 부품인데요, 일반 LCD를 구입하면 UV가 통과되지 않아 완하오나 애니큐빅에서 사용하는

FYSETC 제품과 같이 인증된? 부품을 사용하시는 것이 좋습니다. 사실 LCD가 가장 비쌉니다. 10만원이나 하니깐요...

그리고 보통 LCD는 백라이트가 포함되어 있는데 위 제품은 백라이트가 제거된 제품입니다.

만약에 백라이트가 있다면 백라이트를 제거한 뒤 사용해야 합니다.

4. UV LED & Heatsink

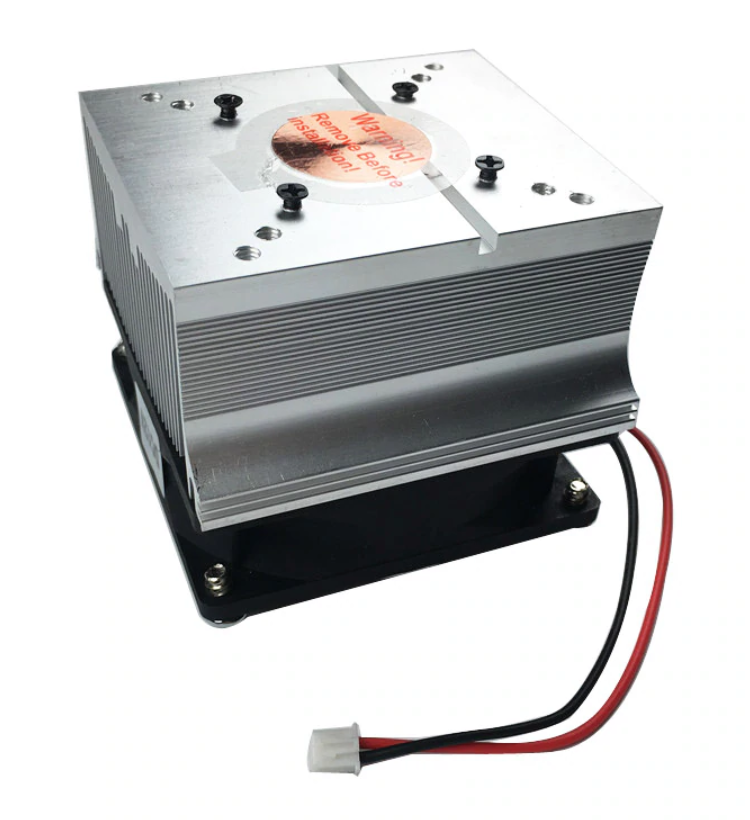

<100W Heatsink>

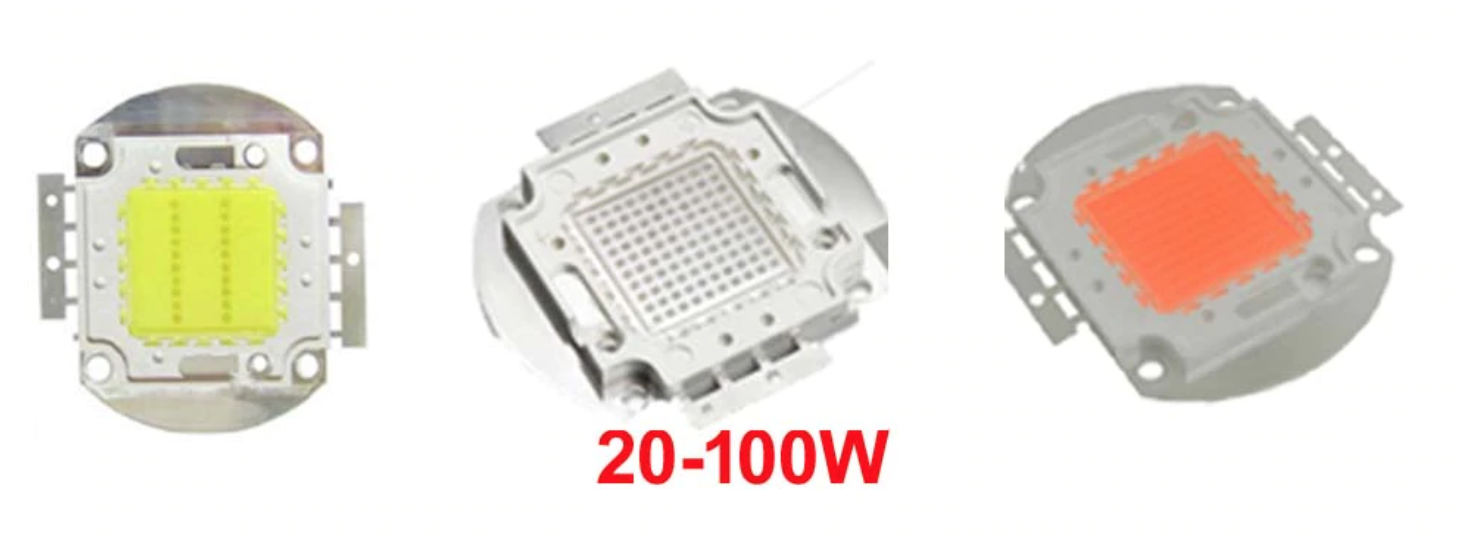

<20 ~ 100W LED>

UV LED와 히트싱크는 규격화 되어 판매하기 때문에 알리익스프레스나 타오바오에서 구입하는 것이 좋습니다.

그리고 제가 알리익스프레스에서 구입하는 이유가 쿨러 일체형이기 때문입니다.

생각보다 30W UV LED는 발열이 심하기 때문에 히트싱크는 필수입니다.

오늘은 이것으로 마치겠습니다. 다음 포스팅에서는 실제 설계에 들어간 DLP 3D프린터 렌더링을 보여드리겠습니다.

감사합니당~
